ATK-2021B Clamp Meter
|
Wide range of functions: High precision measurements. Jaw diameter: 0.9in / 23mm. AC / DC: 10mA – 200A. AC / DC voltage: 1mV/0.1mV – 600V. 3¾ LCD (4032 counts). Overload indication: OL. Frequency range: 1 – 100K. Capacitance measurement: auto range 40nF ~ 4000µF. Dimensions: 7.2 x 2.5 x 1.4in / 183 x 63 x 35.6mm. Weight: 6.7oz / 190g.
|
|
AKTAKOM ATK-2021B is a compact clamp meter with wide range of functions which provides high precision measurement results. Due to its features ATK-2021B can replace several measuring devices at once when checking or adjusting electric circuit.
Features:
- Jaw diameter: 0.9in / 23mm
- AC/DC: 10mA – 200A
- AC/DC voltage: 1mV/0.1mV – 600V
- 3¾ LCD (4032 counts)
- Overload indication: OL
- Frequency range: 1 – 100K
- Capacitance measurement: auto range 40nF ~ 4000µF
- Temperature measurement: °C to °F selectable
- Dimensions: 7.2 x 2.5 x 1.4in / 183 x 63 x 35.6mm,
- Weight: 6.7oz / 190g.
Specifications:
Range | Resolution | Precision | Protection |
DC measurement |
40 A | 10 mA | ±(1,5% + 2 dgts) | DC 400A |
0-150 A | 0,1 A | ±(1,5% + 2 dgts) |
150-200 A | 0,1 A | ±(1,5% + 3 dgts) |
AC measurement |
40 A | 10 mA | ±(1,5% + 3 dgts) 50/60 Hz
±(2,5% + 3 dgts) 40-400 Hz | AC 400A |
0-150 A | 0,1 A | ±(1,5% + 3 dgts) 50/60 Hz
±(2,5% + 3 dgts) 40-400 Hz |
150-200 A | 0,1 A | ±(1,5% + 3 dgts) 50/60 Hz
±(3,0% + 3 dgts) 40-400 Hz |
DC voltage measurement
(auto range selection, input impedance: 5 MΩ, except 400 mV - 10 MΩ) |
400 mV | 0,1 MV | ±(1,5% + 3 dgts) | DC 800V |
4 V | 0,001 V |
40 V | 0,01 V |
400 V | 0,1 V |
600 V | 1 V |
AC voltage measurement
(auto range selection, input impedance: 5 MΩ) |
4 V | 0,001 V | ±(1,5% + 5 dgts) | AC 800V |
40 V | 0,01 V |
400 V | 0,1 V |
600 V | 1 V |
Frequency measurement
(fixed sensitivity) |
1 - 100 kHz | 0,001 - 100 Hz | ±(0,5% + 2 dgts) | AC 600V |
Resistance measurement
(auto and manual range selection) |
400 Ω | 0,1 Ω | ±(1,5% + 3 dgts) | AC 600V |
4 kΩ | 1 Ω |
40 kΩ | 10 Ω |
400 kΩ | 100 Ω |
4 MΩ | 1 kΩ |
40 MΩ | 10 kΩ |
Capacity measurement
(auto range selection) |
40 nF | 10 pF | ±(5% + 0,2 nF) | AC 600V |
400 nF | 0,1 nF | ±(3% + 0,2 nF) |
4 µF | 1 nF |
40 µF | 10 nF |
400 µF | 0,1 µF |
4000 µF | 1 µF |
Temperature measurement
(auto and manual range selection) |
-40°C - 0°C | 0,1°C | ±(2% + 5°C) | AC 600V |
0°C - 400°C | 0,1°C | ±(0,5% + 1°C) |
400°C - 1200°C | 0,1°C | ±(0,8% + 1°C) |
Continuity test
(sound signal ≤40 Ω) |
40 - 400 Ω | 0,1 Ω | ±(1,0% + 5 dgts) | AC 600V |

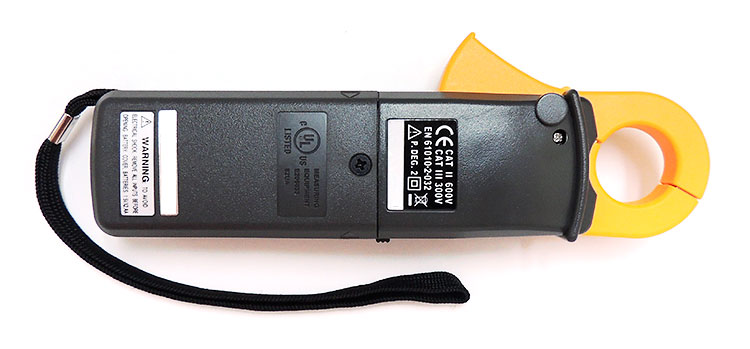

ATK-2021B Clamp Meter - back view |
|
|

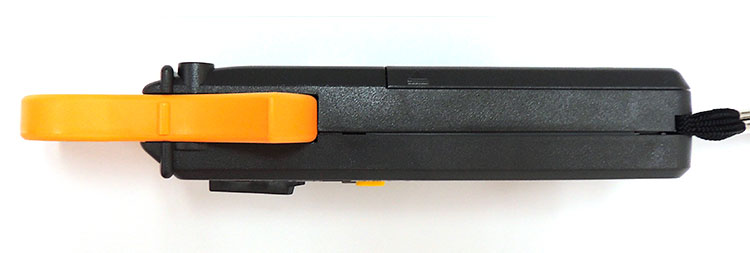

ATK-2021B Clamp Meter - side view |
|
|

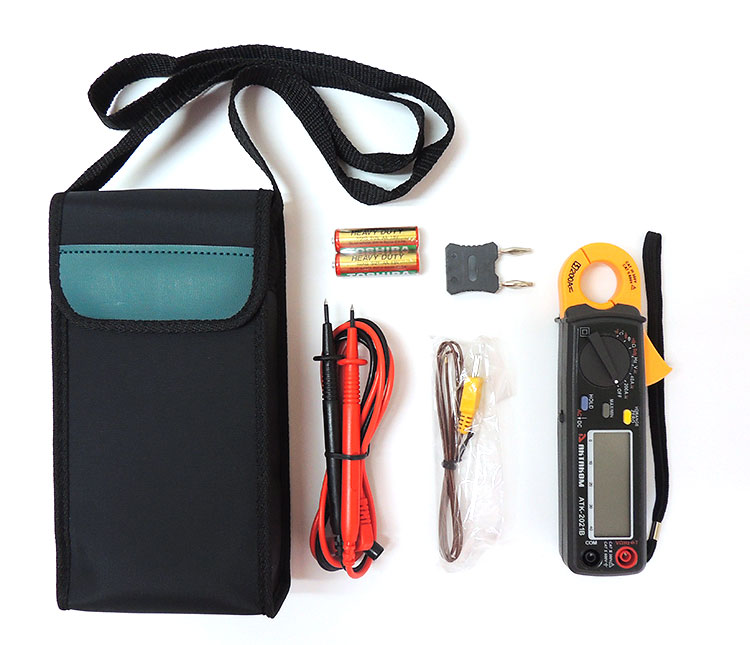

ATK-2021B Clamp Meter - with accessories |
|
|
|

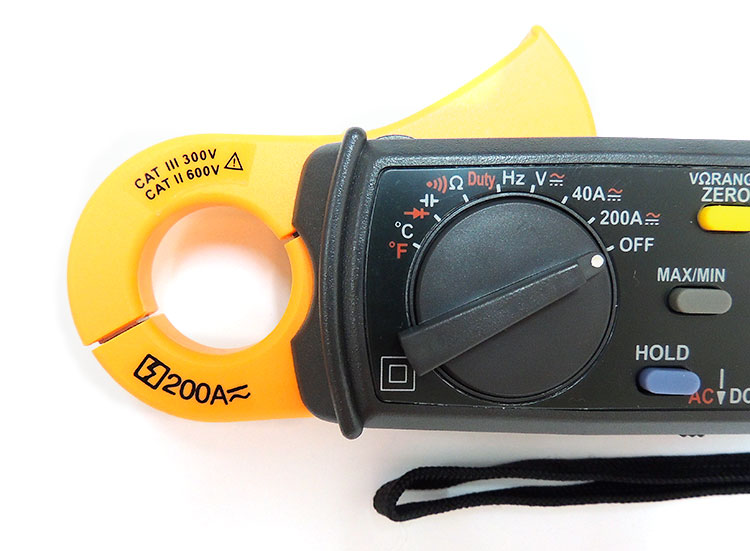

ATK-2021B Clamp Meter - controls |
|
|
